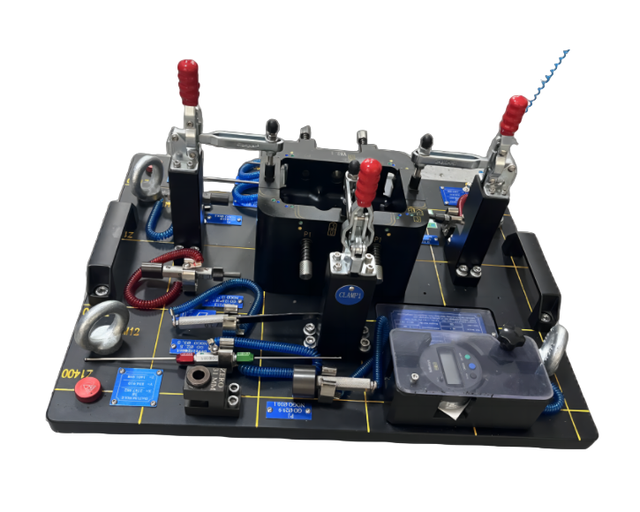

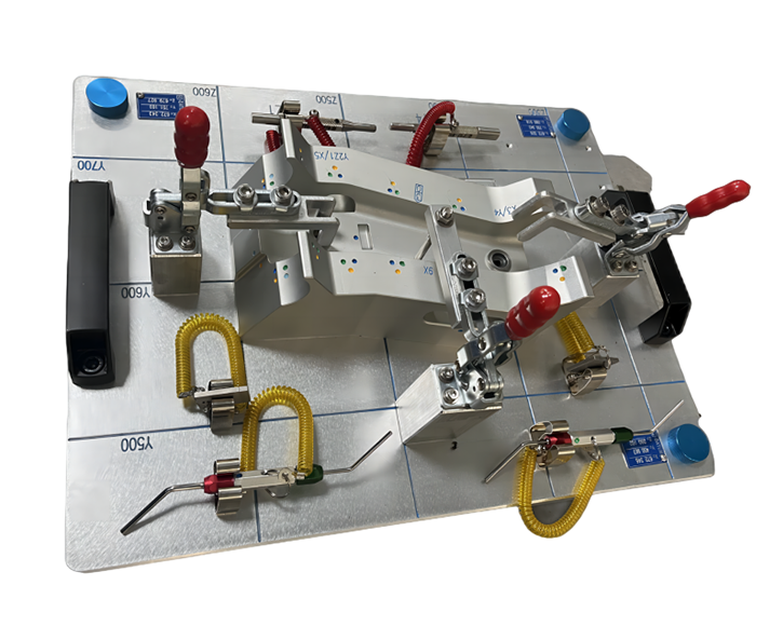

Kiểm tra lịch thi đấu

• Lắp ráp phụ tùng ô tô:

Thiết bị kiểm tra được sử dụng rộng rãi trong ngành công nghiệp ô tô hoặc các ngành công nghiệp khác để xác minh kích thước của các bộ phận như bộ phận khung gầm và phụ kiện nội thất. Chúng đảm bảo rằng các bộ phận khớp với nhau một cách chính xác trong quá trình lắp ráp và đáp ứng các tiêu chuẩn hiệu suất nghiêm ngặt.

• Môi trường sản xuất hàng loạt:

Nếu có số lượng lớn các bộ phận giống hệt hoặc tương tự được sản xuất, thiết bị kiểm tra sẽ cung cấp giải pháp tiết kiệm chi phí để đảm bảo tính đồng nhất và độ chính xác. Điều này rất quan trọng để đạt được mục tiêu sản xuất mà không ảnh hưởng đến chất lượng.

• Thay thế dụng cụ đo chuyên dụng:

Kiểm tra đồ đạc đóng vai trò như một giải pháp thay thế linh hoạt cho các công cụ đo lường chuyên dụng như đồng hồ đo phích cắm và đồng hồ đo OD. Chúng mang lại sự đơn giản trong vận hành trong khi vẫn cung cấp các phép đo chính xác, khiến chúng phù hợp với nhiều ứng dụng sản xuất trong ô tô, hàng không vũ trụ, điện tử, v.v...

Kiểm tra đồ đạc đóng một vai trò vô giá trong các ngành sản xuất như dập kim loại hoặc ép nhựa, giúp đảm bảo sản phẩm tuân thủ các thông số kỹ thuật và tiêu chuẩn mong muốn. Họ có những ưu điểm sau:

1. Nó làm giảm hoặc đôi khi loại bỏ những nỗ lực đánh dấu, đo lường và đặt phôi trên máy, tăng hiệu quả sản xuất.
2. Tăng độ chính xác gia công và đảm bảo khả năng thay thế lẫn nhau.
3. Tăng năng suất do tăng lượng hạt, cấp liệu và độ sâu cắt vì đồ gá lắp và đồ gá có độ cứng kẹp cao.
4. Tăng năng suất nhờ khả năng gia công đồng thời hai hoặc nhiều phôi hoặc số lượng dụng cụ cắt.
5. Tiết kiệm nhân lực bằng cách giảm các hoạt động xử lý thủ công.
6. Vận hành đơn giản, lao động bán lành nghề là đủ.
7. Tăng tính linh hoạt của máy công cụ.
8. Phôi và dụng cụ được đặt tương đối ở vị trí chính xác trước khi vận hành tự động trong thời gian không đáng kể. Vì vậy nó làm giảm thời gian chu kỳ sản phẩm.
9. Sự thay đổi kích thước trong sản xuất hàng loạt là rất thấp nên quy trình sản xuất được hỗ trợ bằng cách sử dụng đồ gá lắp và đồ gá sẽ duy trì chất lượng ổn định.
10. Nó làm giảm thời gian chu kỳ sản xuất do đó tăng năng lực sản xuất.
11. Có thể làm việc với nhiều công cụ trên cùng một phôi.
12. Không cần thiết phải kiểm tra kích thước sản phẩm với điều kiện chất lượng của đồ gá lắp và đồ gá được sử dụng được đảm bảo, vì vậy điều này giúp tiết kiệm thời gian kiểm tra chất lượng.

Thiết kế và tạo ra một thiết bị kiểm tra là những bước quan trọng nhằm đảm bảo độ chính xác trong quy trình sản xuất, việc tạo ra một thiết bị đòi hỏi phải lập kế hoạch cẩn thận, chú ý đến từng chi tiết và kiến ​​thức chuyên sâu về các nguyên tắc kỹ thuật. Dưới đây là một số bước có thể hỗ trợ bạn trong suốt quá trình này.

1. Trước hết, việc thu thập thông tin phải bao gồm kích thước, dung sai và mọi yêu cầu hoặc tính năng đặc biệt cần kiểm tra.
2. Khi mô hình CAD 3D của bộ phận của bạn đã được xây dựng bằng phần mềm đặc biệt, hãy sử dụng mô hình này làm cơ sở để thiết kế bộ phận kiểm tra của nó. Tập trung vào việc căn chỉnh các điểm tham chiếu và đảm bảo có sẵn quyền truy cập cho các dụng cụ đo lường là cực kỳ quan trọng đối với sự thành công của thiết kế.

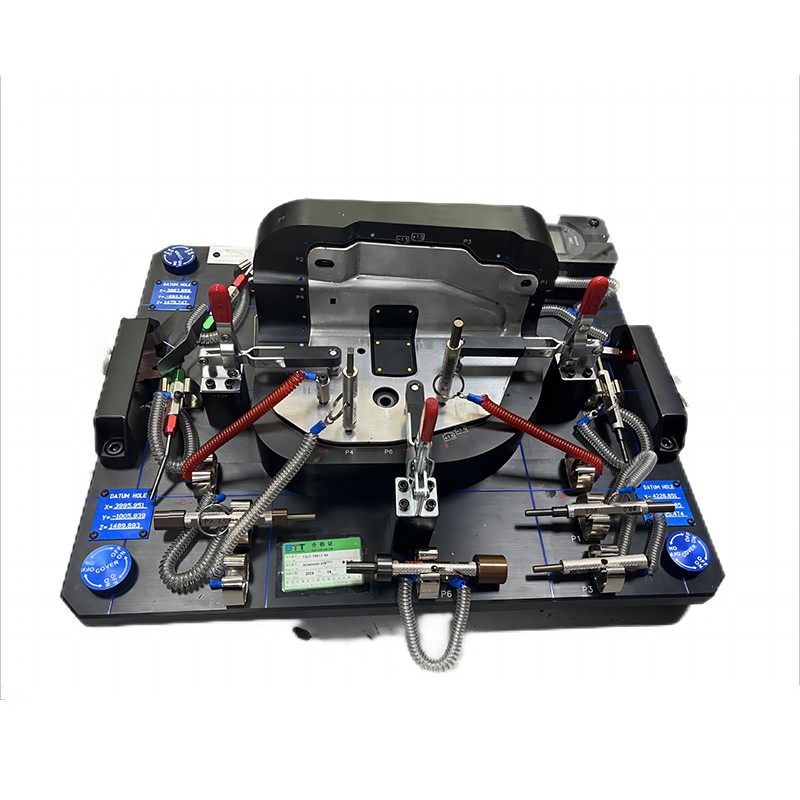

3. Sau khi mô hình CAD hoàn thành, hãy bắt đầu thiết kế vật cố định của bạn bằng các vật liệu thích hợp như nhôm hoặc thép. Luôn ưu tiên sự ổn định, độ cứng và khả năng lắp ráp dễ dàng ở giai đoạn thiết kế này. Đồ đạc phải có các tính năng để định vị chính xác các bộ phận để đo. Sử dụng các tham chiếu chuẩn từ bản vẽ kỹ thuật để xác định chính xác các vị trí này.
4. Hãy cân nhắc đưa nhiều đồng hồ đo hoặc cảm biến khác nhau vào thiết kế thiết bị kiểm tra của bạn để đạt được số đo chính xác, từ đồng hồ đo hoạt động/không hoạt động đơn giản đến các đầu dò điện tử hoặc hệ thống quan sát phức tạp hơn.
5. Trước khi hoàn thiện thiết kế của bạn, hãy thực hiện mô phỏng ảo nếu có thể để phát hiện các nhiễu hoặc xung đột có thể xảy ra với các thành phần khác trong quá trình vận hành và đảm bảo chức năng cũng như giảm việc làm lại tốn kém sau này. Làm điều này giúp đảm bảo hiệu quả đồng thời giúp ngăn chặn việc làm lại tốn kém sau này.
6. Sau khi thiết kế được phê duyệt, hãy xác minh kỹ thuật số kỹ lưỡng trước khi tiến hành chế tạo. Các kỹ thuật Gia công CNC như phay, khoan tiện có thể được sử dụng cùng với các dụng cụ cầm tay truyền thống như máy cưa dũa để cắt hình dạng và lắp ráp các bộ phận riêng lẻ theo thông số kỹ thuật do khách hàng cung cấp cho các sản phẩm lắp ráp cuối cùng.
